4-stellige digitale Einbaumessinstrumente für Strom und Spannung oder Prozessanzeige

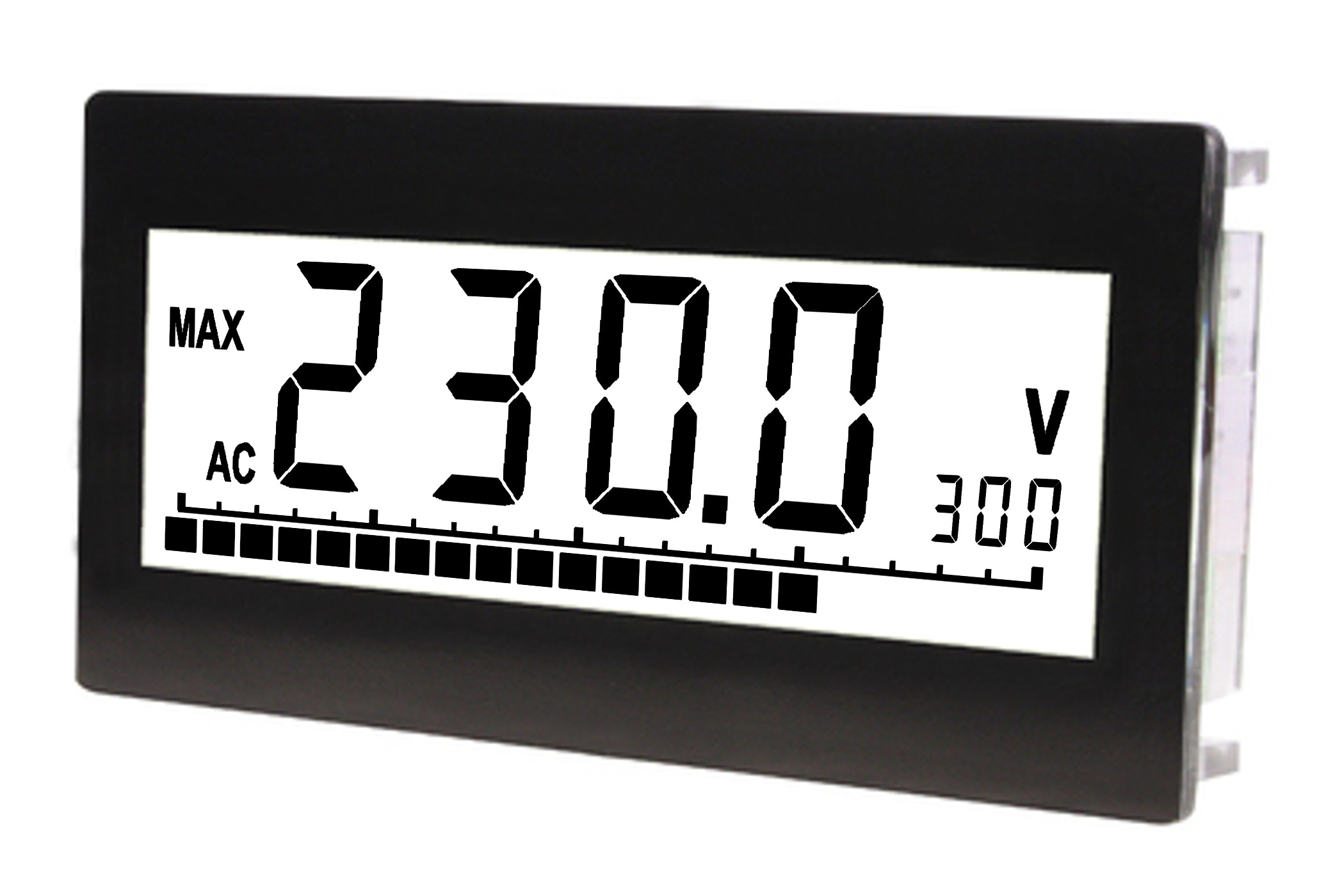

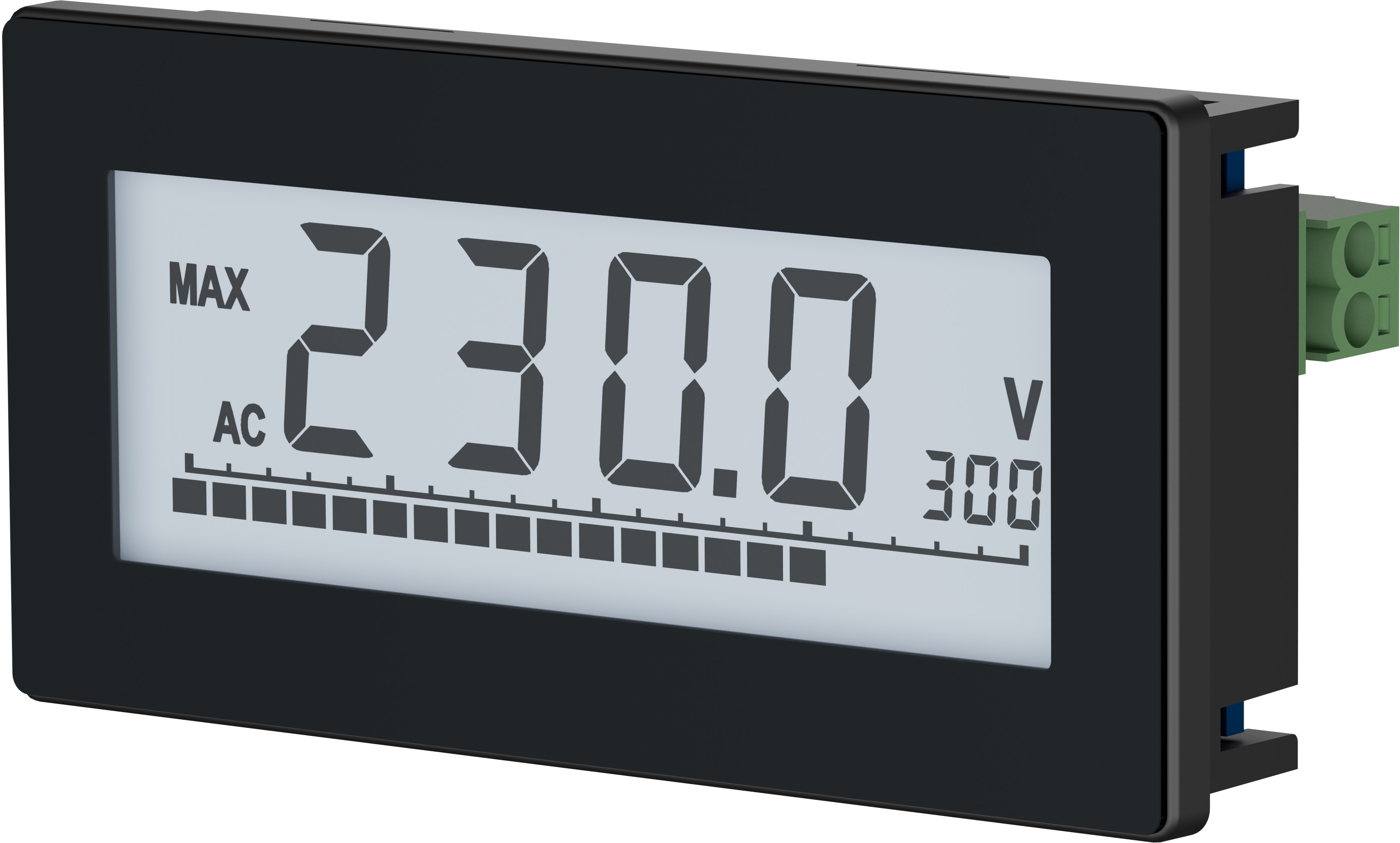

Die kompakten Digitalmessgeräte DPM36-AV, DPM36-AVN und DPM36-P mit weißer LED-Hintergrundbeleuchtung zeichnen sich durch anwenderfreundliche Bedienung, präzise Messwerte sowie vielfältige Einsatzmöglichkeiten aus. Mit den Maßen 36 x 72 mm eignen sich die kleinen Digitalmessgeräte perfekt zum Einbau in Schaltschränke und Schalttafeln.

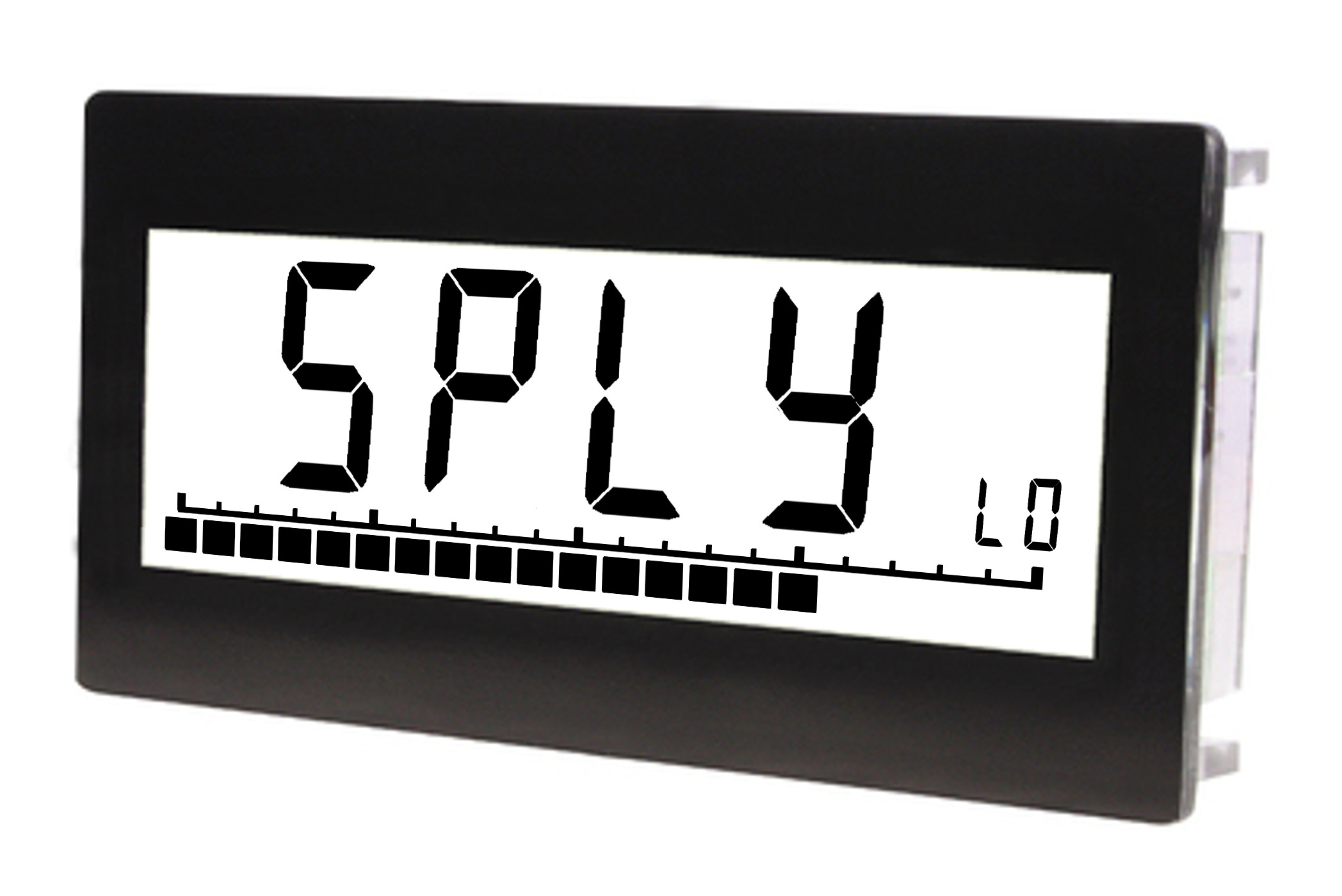

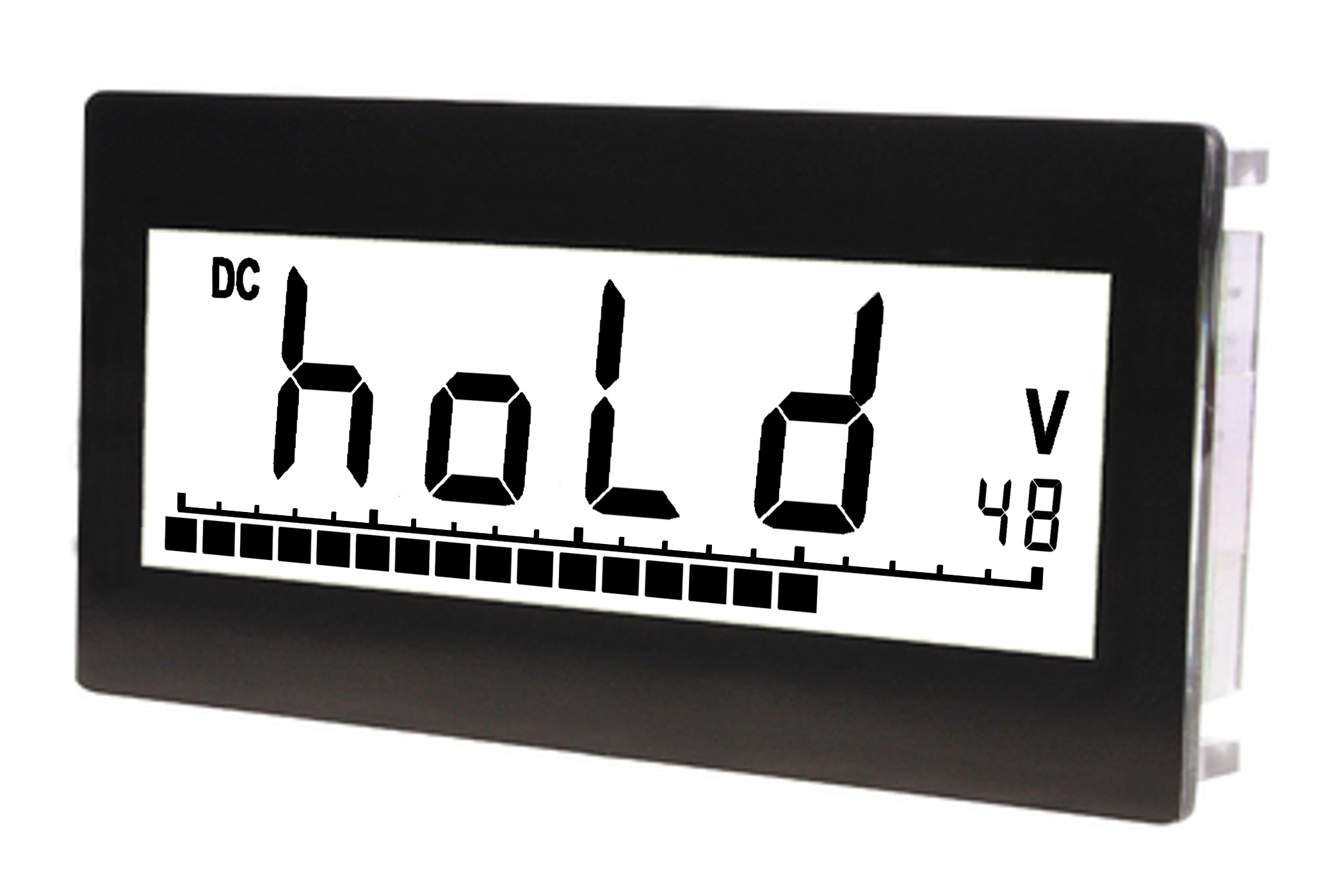

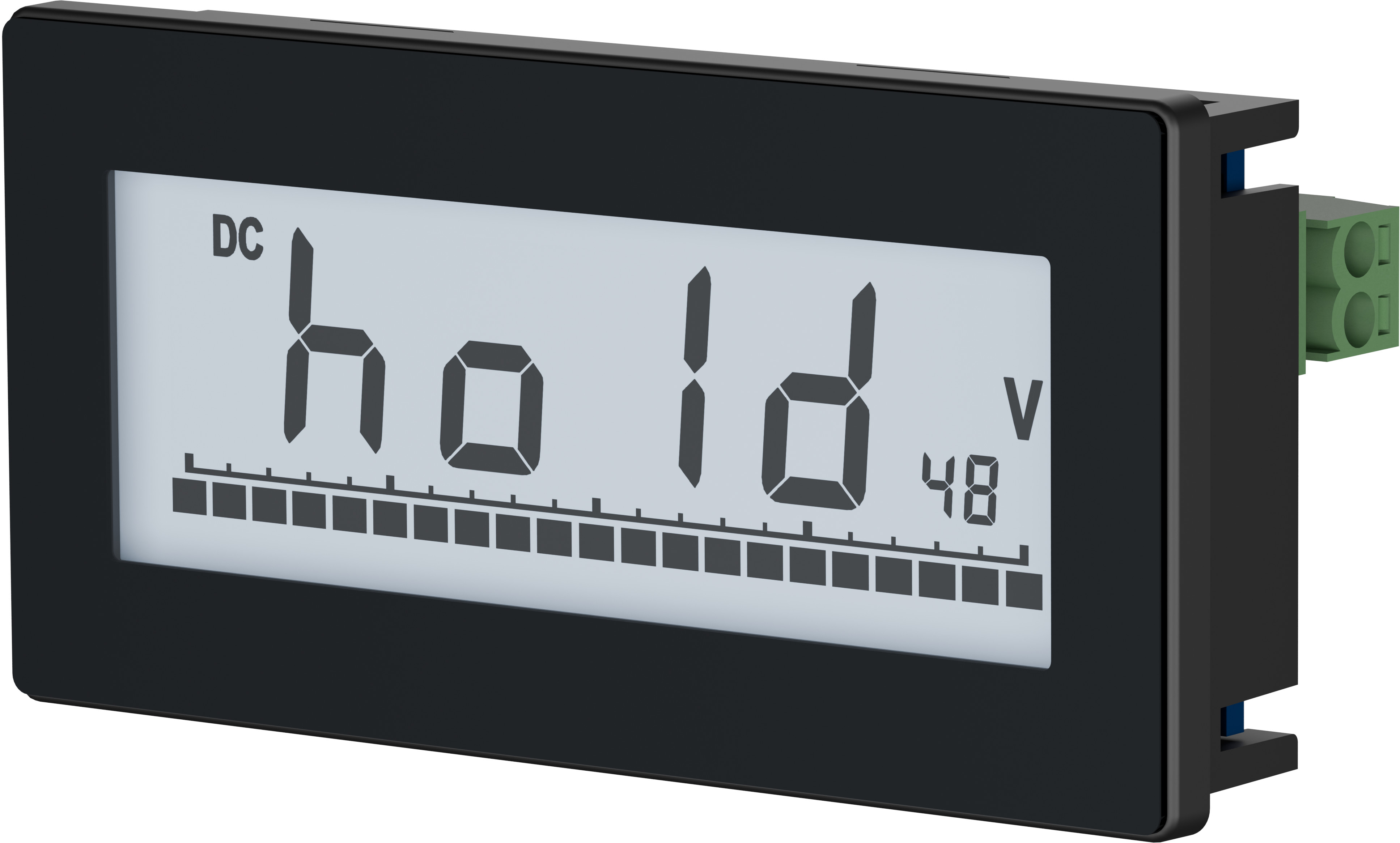

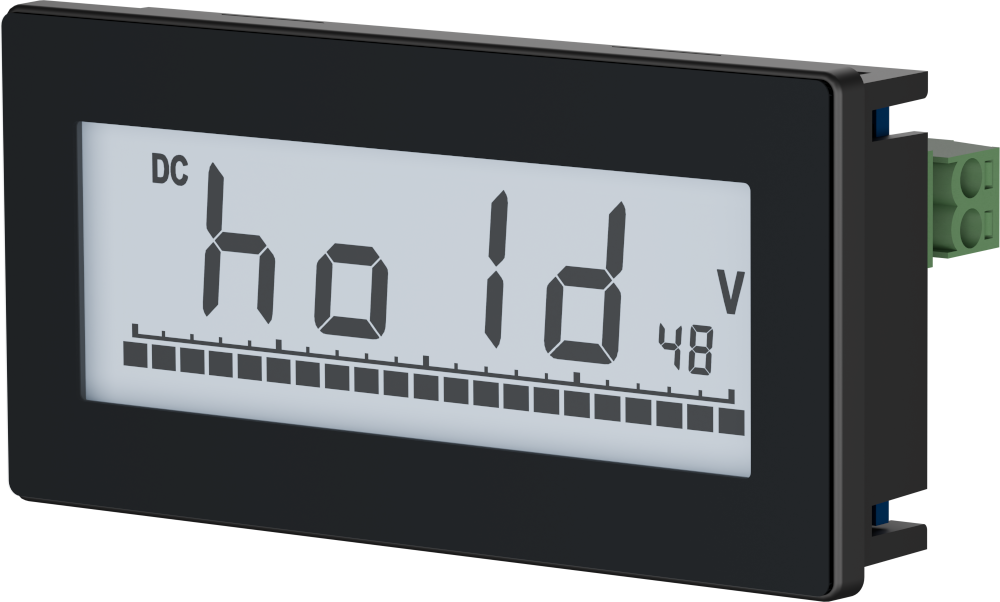

Die vielseitigen Messinstrumente dienen, je nach Modell, der AC und DC Spannungsmessung bis 300 V, der Strommessung bis 10 A bzw. 100 mA sowie der DC-Messung am Nebenwiderstand. Im Betrieb können die Geräte zwischen den verschiedenen Messarten sowie AC und DC mittels eines externen Schalters umgeschaltet werden. Der Vollausschlag der Balkenanzeige kann individuell programmiert werden und wird neben der Balkenanzeige angezeigt. Es werden Min- und Maxwerte aufgezeichnet, die per Steckbrücke oder einem externen Schalter aktiviert werden können. Durch eine Steckbrücke kann auch die Hintergrundbeleuchtung ein- oder ausgeschaltet werden. Für den Batteriebetrieb existiert eine Überwachung der Versorgungsspannung, die bei Unterschreitung einer einstellbaren Versorgungsspannung eine Warnmeldung auf dem Display ausgibt. Außerdem verfügen die Messgeräte über eine Hold-Funktion, bei der der aktuelle Messwert per externem Schalter eingefroren werden kann.
Eigenschaften
• Weitbereichs-Ablesewinkel

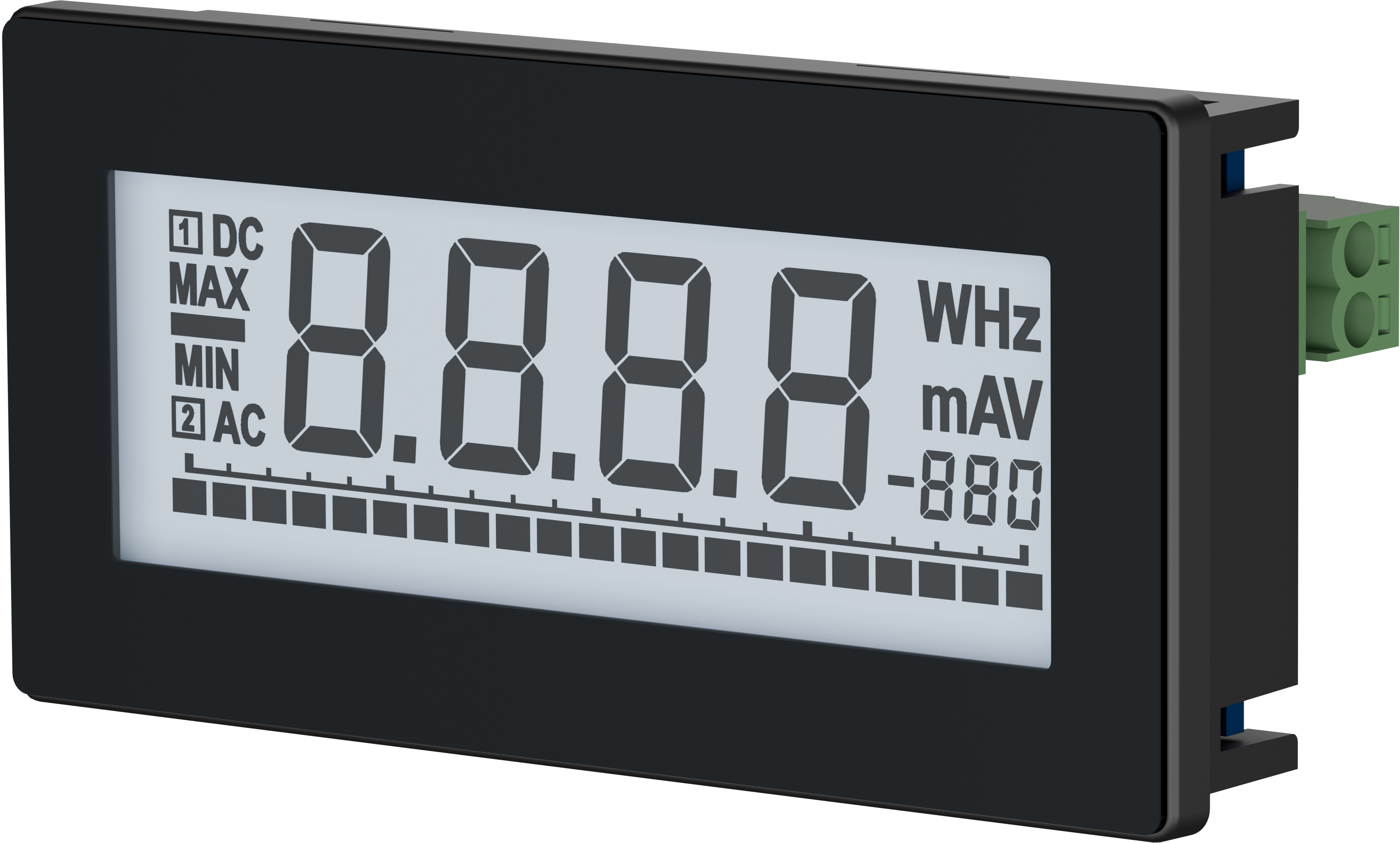

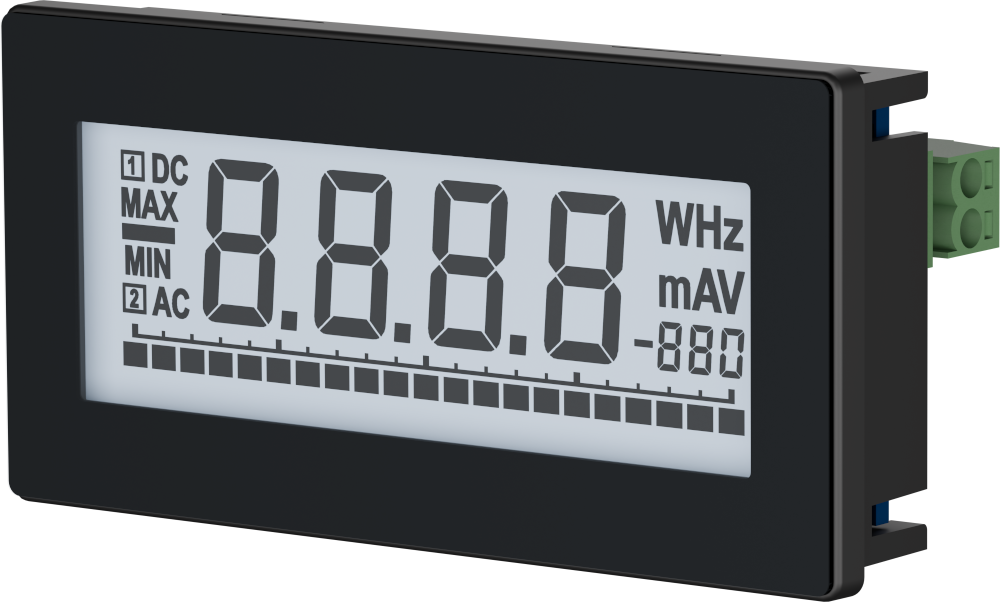

• 4-stellige 12,3 mm Anzeige
• Individuell einstellbare Bargraphanzeige
• Spannungsmessbereich 300 V AC oder DC bzw. 30 V AC oder DC
• Strommessbereich 10 A AC oder DC bwz. 100 mA oder am Nebenwiderstand
• Messfunktion wählbar mittels Steckbrücken

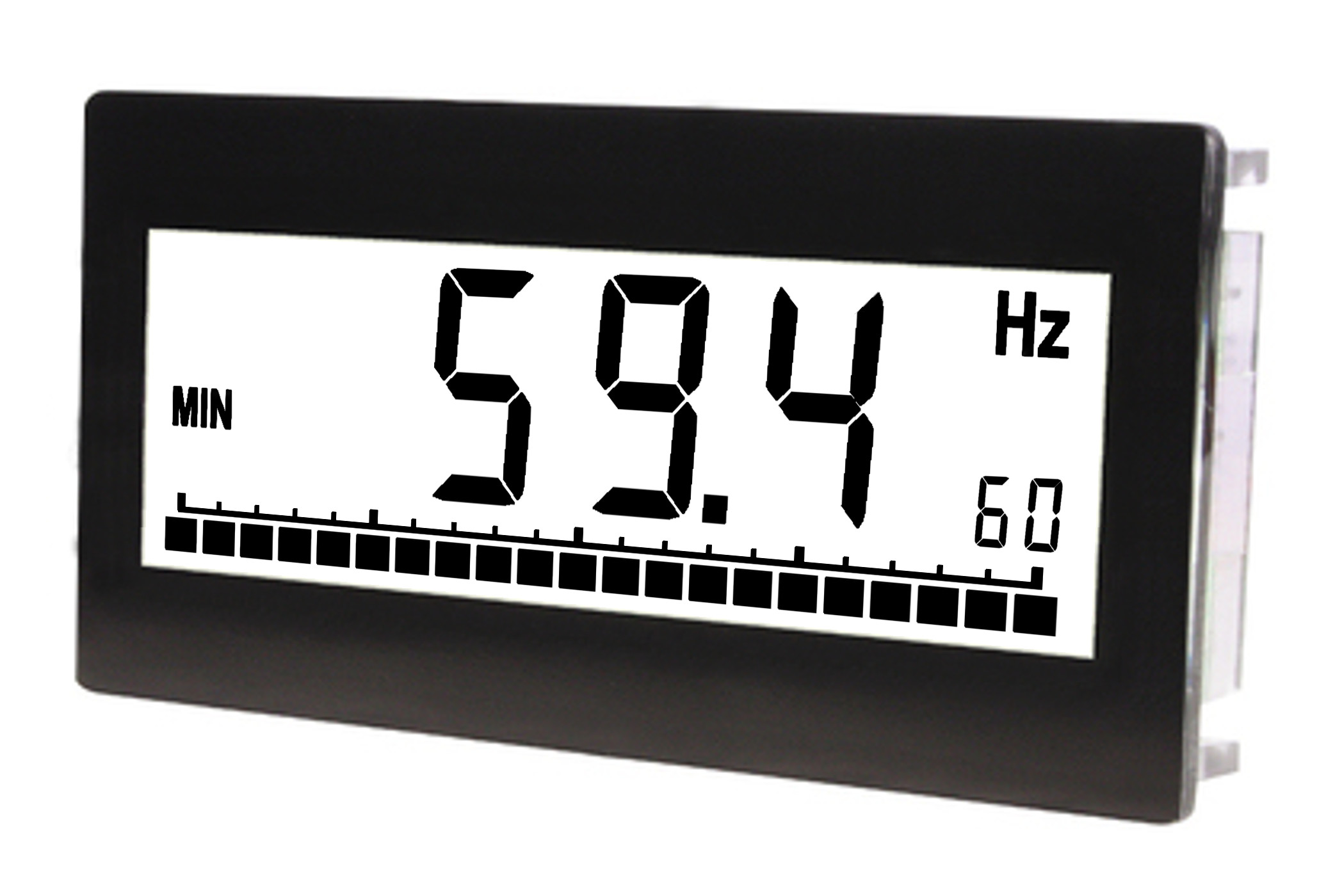

• Anzeige von Min.- und Max.-Werten

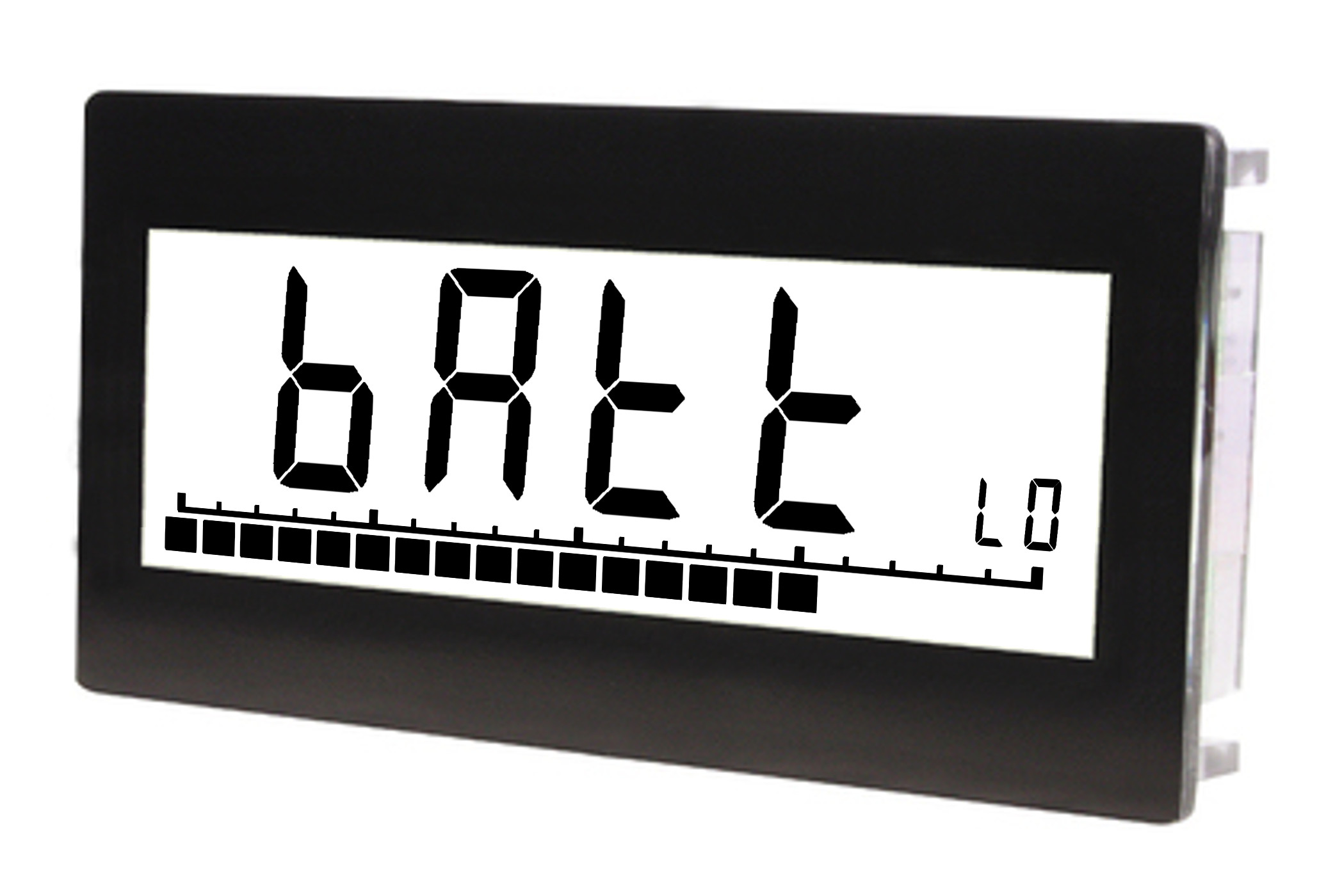

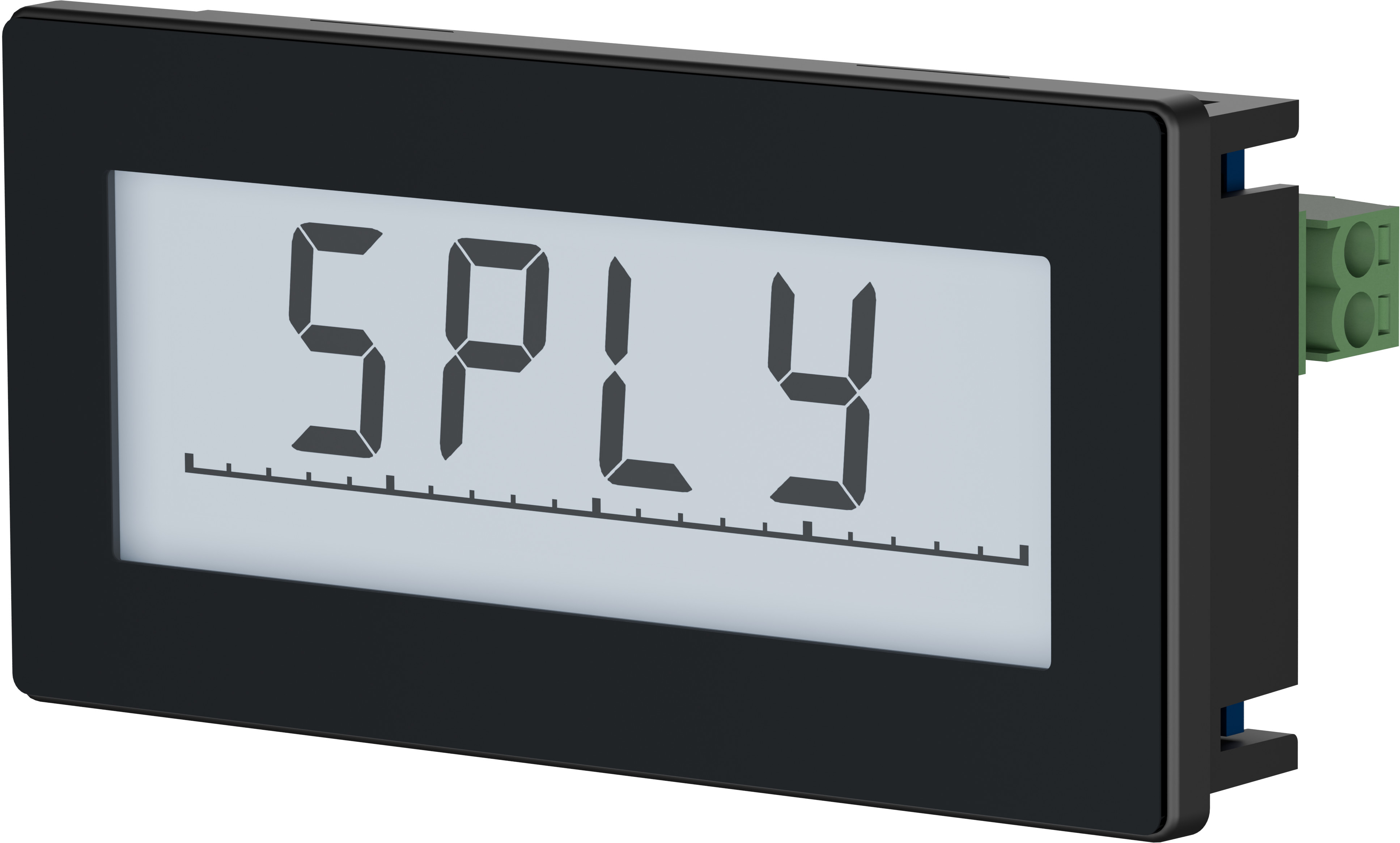

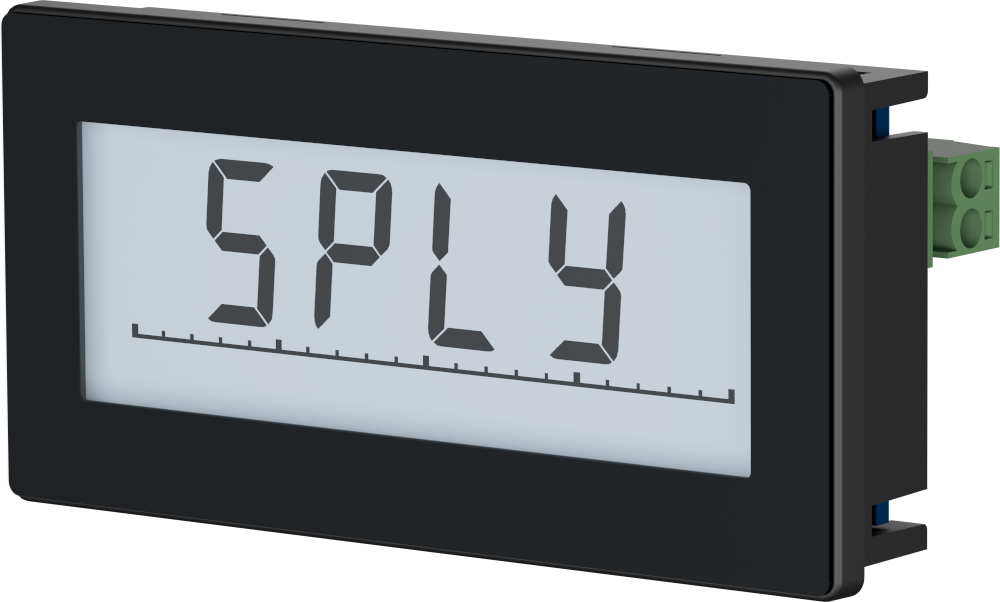

• Low-Bat-Warnanzeige mit einstellbarer Schwellspannung
• Serielle Schnittstelle für Datenabruf, optional USB-Schnittstelle über externe Karte
Schnittstellen
Über die serielle Schnittstelle können alle gemessenen Werte per Fernabfrage zuverlässig übermittelt werden. Mittels externer Karte kann optional eine USB-Schnittstelle hinzugefügt werden, was weitere Anwendungsmöglichkeiten eröffnet. Auch eine live Datenübertragung ist über die Schnittstellen möglich. Die Schnittstellen-Abtastrate liegt bei fünf Messwerten pro Sekunde.
Spezifikation
| DPM36-AV | DPM36-AVN | DPM72-P | |
| Versorgungsspannung | 8 - 24 V DC ±10 % | 8 - 24 V DC ±10 % | 8 - 24 V AC/DC ± 10 % |
| Leistungsaufnahme | max. 0,5 W | max. 0,5 W | max. 0,5 W |
| Anzeige | 4-stelliges LCD, 12,3 mm Ziffernhöhe | 4-stelliges LCD, 12,3 mm Ziffernhöhe | 4-stelliges LCD, 12,3 mm Ziffernhöhe |
| Messbereich Spannung | ±300 V AC/DC, 10 - 500 Hz | ±300 V AC/DC, 10 - 500 Hz | ±30 V DC, 20 V AC, 10 - 500 Hz |
| Genauigkeit Spannung | ±1 % true RMS | ±1 % true RMS | ±1 % true RMS |
| Innenwiderstand Spannung | 2 MΩ | 2 MΩ | 200 kΩ |
| Messbereich Strom | ±10 A AC/DC und 5 A AC für Stromwandler 10 - 500 Hz |
±333 mV AC/DC am Nebenwiderstand 10 - 500 Hz |
20 mA AC/DC (max. 100 mA) 10 - 500 Hz |
| Genauigkeit Strom | ±1 % true RMS | ±1 % true RMS | ±1 % true RMS |
| Innenwiderstand Strom | 5 mΩ | 1,33 kΩ | 1,2 Ω |

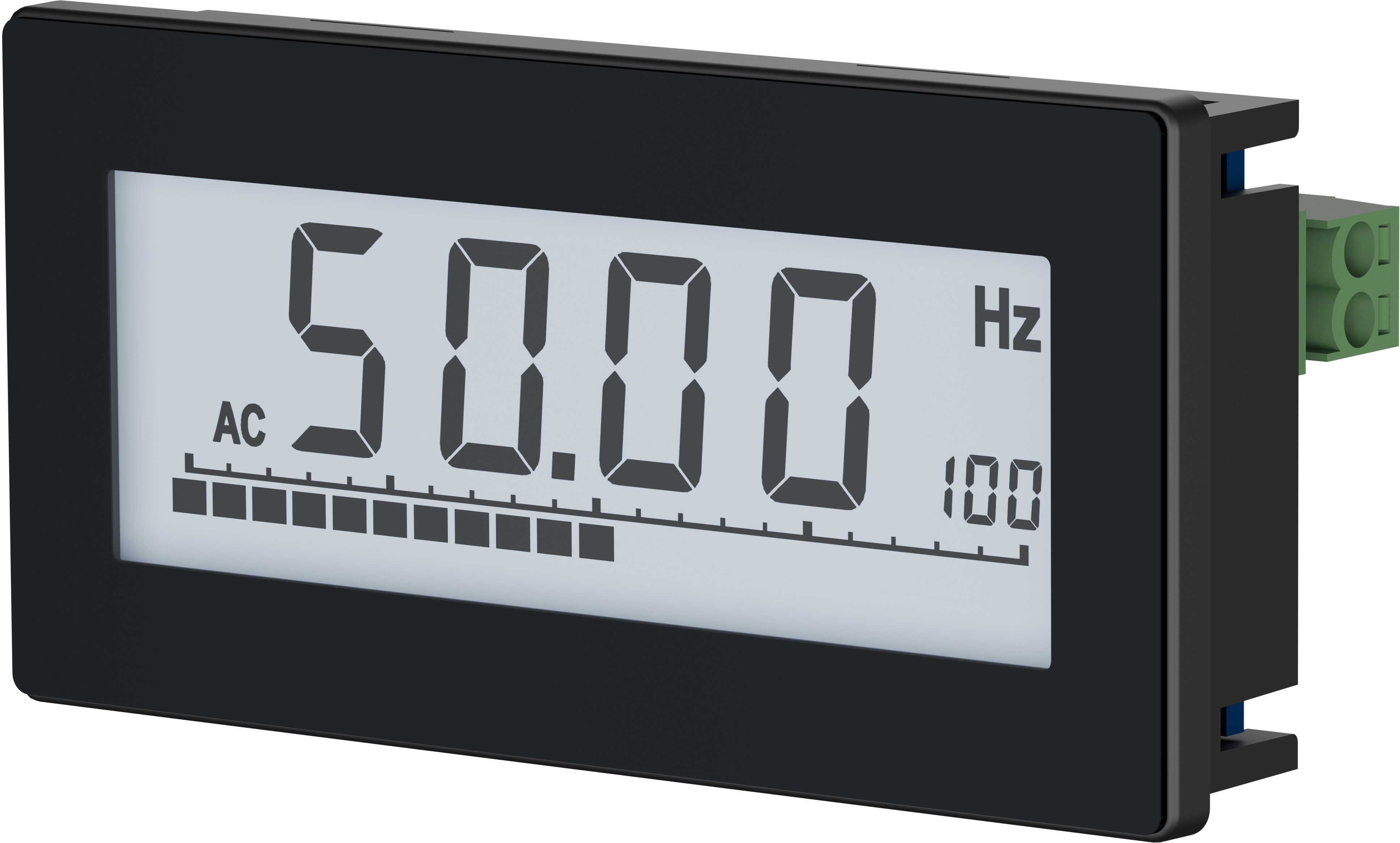

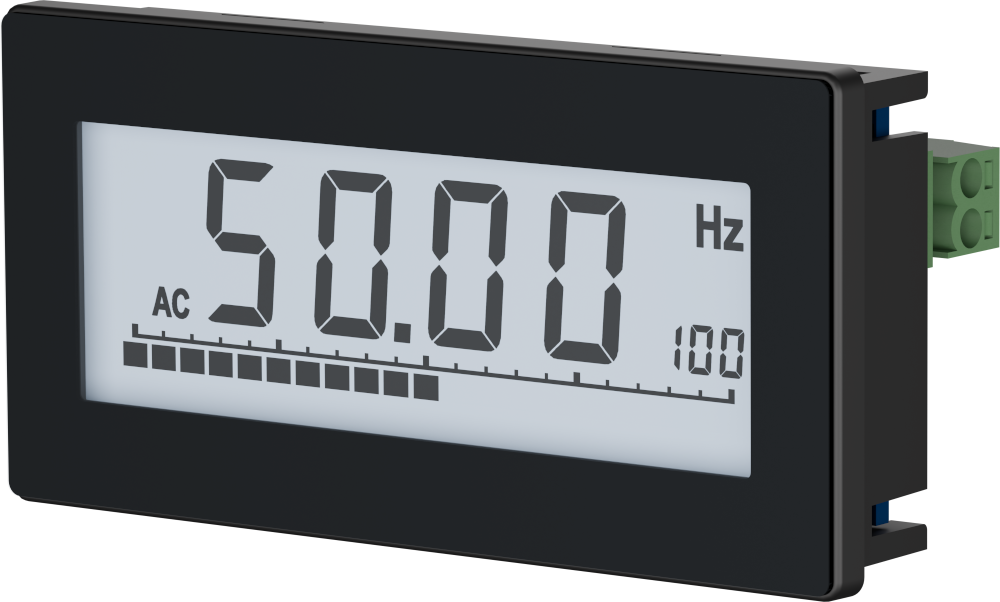

| Messbereich Frequenz | 10 - 3000 Hz | 10 - 3000 Hz | 10 - 3000 Hz |
| Genauigkeit Frequenz | ±1 % | ±1 % | ±1 % |
| Messwertaktualisierung | 5 Hz (16 kHz Abtastrate) | 5 Hz (16 kHz Abtastrate) | 5 Hz (16 kHz Abtastrate) |
| Betriebstemperatur | 0 °C bis +50 °C | 0 °C bis +50 °C | 0 °C bis +50 °C |
| Lagertemperatur | -20 °C bis +70 °C | -20 °C bis +70 °C | -20 °C bis +70 °C |
| Abmessungen | 36 mm × 72 mm × 34 mm | 36 mm × 72 mm × 34 mm | 36 mm × 72 mm × 34 mm |
| Schalttafelausschnitt | 33 mm × 68 mm | 33 mm × 68 mm | 33 mm × 68 mm |
| IP-Schutzart | IP65 (Front), IP00 (Rückseite) | IP65 (Front), IP00 (Rückseite) | IP65 (Front), IP00 (Rückseite) |
