Digalox® Digitale Einbauinstrumente

Grafische Messgeräte in DIN-Größe für elektrische Größen sowie Prozessanzeige.









TDE Instruments Digalox




Digalox - Übersicht

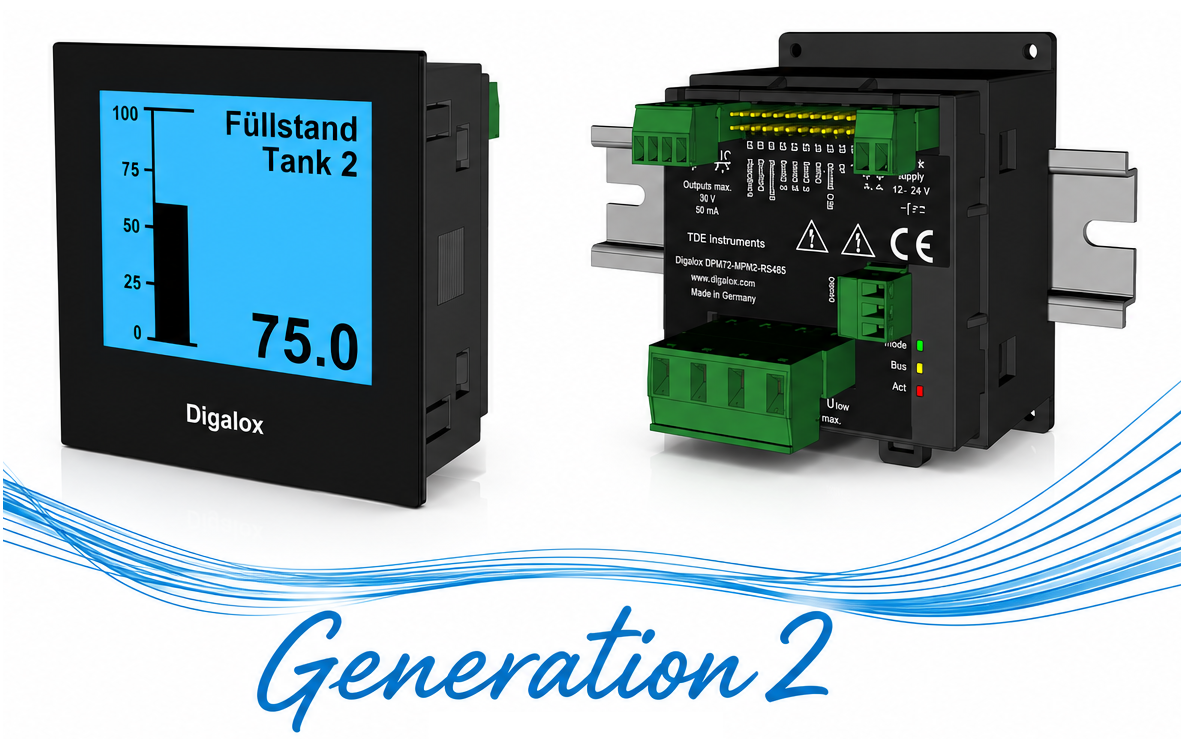

TDE Instruments Digalox® Grafisches Messgerät vereint den Vorteil der einfachen Ablesbarkeit einer Analoganzeige mit der Genauigkeit eines digitalen Messgerätes.

Gerätevarianten

Das Gerät kann im Betrieb zwischen Spannungs- und Strommessung per Schaltkontakt umgeschaltet werden. Es werden Min- und Maxwerte aufgezeichnet und können per Steckbrücke oder externem Schalter aktiviert und zurückgesetzt werden. Das Gerät zeichnet Messwerte über eine Zeitdauer von drei Minuten bis zu 14 Tagen auf. Der Zeitbereich sowie die Anzeige der Verlaufsgrafik der Messwerte können per externem Schalter umgeschaltet werden. Über die zugehörige USB-Konfigurationssoftware können folgende Parameter konfiguriert werden: Skalenausschlag, Skalenbeschriftung, Anzeigedesign (Zeiger, Tacho, Balken, etc.), Startgrafik, Schwellwerte für die Alarmausgänge, Hysterese uvm. Per Software können die Messwerte im Messspeicher ausgelesen werden, sowie eine kontinuierliche Messwertübertragung aktiviert werden. Die Messwerte lassen sich innerhalb der Software grafisch auswerten und als CSV-Datei exportieren.

Features

  • Grafikdisplay 16 Graustufen mit weißer Hintergrundbeleuchtung bzw. RGB-Hintergrundbeleuchtung
  • Zeigergrafik und Digitalanzeige
  • USB Schnittstelle, galvanisch isoliert
  • Anpassbarer Skalenausschlag und -beschriftung
  • Messwertaufzeichnung über bis zu 14 Tage
  • Alarmausgänge mit anpassbaren Schwellwerten, galvanisch isoliert
  • Kundenindividuelles Startbild
  • Verschiedene Anzeige-Designs verfügbar, z.B. Tacho, Balkengrafik, Verlaufsanzeige
  • Echtzeit-Messwertübertragung
  • Bimetallfunktion (Mittelwertbildung)
  • Versorgung 10-30V AC/DC oder über USB, galvanisch isoliert
  • Messgenauigkeit mindestens 1% true RMS
  • PC Software für individuelle Konfiguration und Messdatenaufzeichnung inklusive
